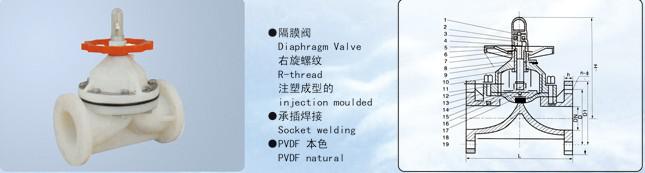

ON(mm)Nominl DiameterD1Dimension DLbHnΦ1595 65 125 14 125 4 14 20105 75 135 16 130 4 14 25115 85 1
ON(mm)Nominl Diameter | D1 | Dimension | |||||
|
| D | L | b | H | n | Φ |
15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 |
20 | 105 | 75 | 135 | 16 | 130 | 4 | 14 |
25 | 115 | 85 | 145 | 16 | 145 | 4 | 14 |
32 | 135 | 100 | 160 | 16 | 170 | 4 | 18 |
40 | 145 | 110 | 180 | 16 | 190 | 4 | 18 |
50 | 160 | 125 | 210 | 18 | 215 | 4 | 18 |
65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 |
80 | 195 | 160 | 300 | 25 | 300 | 8 | 18 |
100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 |
125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 |
150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 |
200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 |
250 | 390 | 350 | 680 | 38 | 776 | 12 | 25 |
